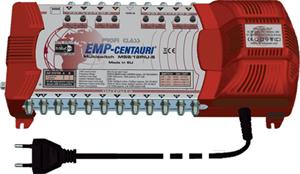

EMP Multipřepínač 9/12 DiSEqC 2.0 pasivní/aktivní TER pásmo

9in/12out samostatný multipřepínač pro distribuci pozemních a satelitních signálů z 2 satelitních pozic (8 polarizací) pro 12 účastníků.

Multipřepínač je ovládán z přijímače příkazy DiSEqC 1.0 (“Position 0,1”, v menu přijímače značeno jako DiSEqC 1,2 nebo A,B) nebo analogovými příkazy (“Tone Burst 0,1”).
Přepínání mezi aktivním a pasivním modem pozemní televize je zajištěno pomocí DIP přepínače.
Quad LNB kompatibilita (12/18 V DC, 0/22 kHz do konvertorů) je zajištěna automaticky, 22 kHz může být zapnuto/vypnuto pomocí DIP přepínače.
Napájení pro 12 V DC pozemní předzesilovač je elektronicky jištěno, 150 mA max.

Technické specifikace MS9/12PIU-5 V10
Kmitočtový rozsah LNB vstupy 950-2300 MHz
Terr. vstup 5-862 MHz (pasivní)

40-862 MHz (aktivní)
výstupy 5-2300 MHz (pasivní)

40-2300 MHz (aktivní)
Řízení DiSEqC 1.0 (2.0) příkazy
Průchozí útlum Sat. 0 dB avg
Terr. (pasivní) 18 dB avg
Terr. (aktivní) 3 dB avg
Izolace sat. vstupů mezi V/H polarizacemi 20 dB min
mezi dolním/horním pásmem 20 dB min
mezi jednotlivými LNB 25 dB min
Maximální vstupní úroveň* Sat. 90 dBµV avg
Terr. 100 dBµV avg (pasivní)

90 dBµV avg (aktivní)
Maximální výstupní úroveň* Sat. 90 dBµV avg
Terr. 82 dBµV avg (pasivní)
87 dBµV avg (aktivní)
Příkon z každého přijímače 50 mA (18 V)
ze zabudovaného zdroje 3 W (pasivní)
4.5 W (aktivní) + LNB
Napájení terr. předzesilovače 150 mA max (12 V DC)
Rozměry (d,š,v) 34.7 x 15.2 x 8.7 cm
(délka přívodní šňůry 130 cm)
Teplotní rozsah -30 ~ +70 °C

*Terr.: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV]
