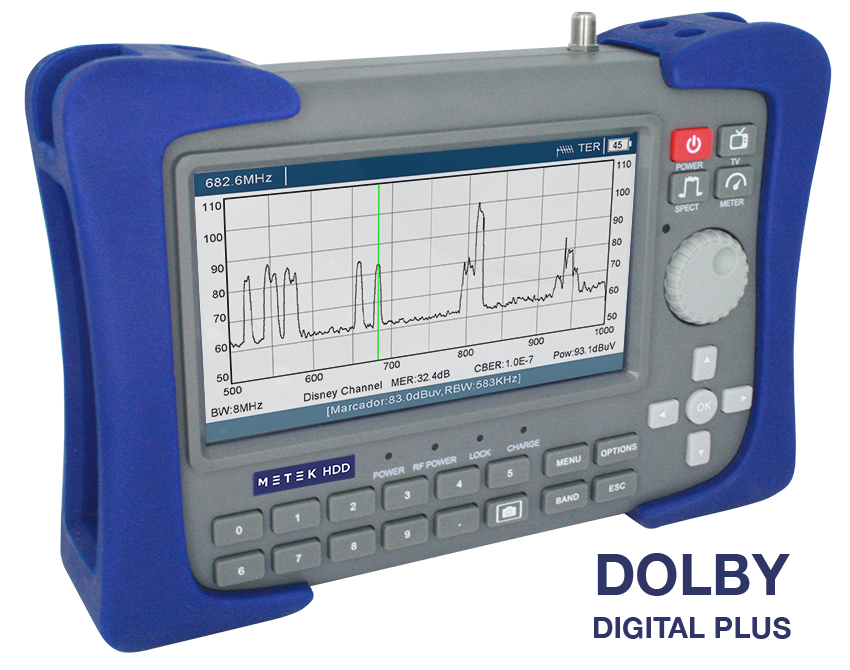

ITS METEK HDD - PROFI kombinovaný měřák, DVB-S/S2/T/T2/C, H.265

Profesionální zařízení pro měření DVB-T / T2, DVB-S / S2 (také multistream) a DVB-C norem a SD / HD signálů (MPEG2, MPEG4, HEVC). Velikost obrazovky 7".

Spektrum s vysokým rozlišením v pásmech: 51-1000 a 950-2150 MHz. Všechna měření na jedné obrazovce: Výkon, MER, BER (kanál a Viterbi), chybné pakety a šumová mez, konstelační diagram SAT / TER / C.

Pokročilé funkce: Spektrogram, Max hold, Měření Lte1, Lte2, Nahrávání souborů .ts, tlačítko pro přímý snímek obrazovky, vysoce přesný automatický vstupní útlum, SatCR, DCSS, LNB C pásmo, Ku pásmo, DiSEqC 1.0, 1.1, 2.0, identifikátor satelitu, detektor chybných paketů, přesné měření napětí a odběrového proudu na vstupu, relativní výkon WiFi 2,4 GHz,....

Navigace v programovém nebo frekvenčním režimu. Baterie s vysokou výdrží (~6 h). Hmotnost 1,65 kg a rozměry 270x190x60 mm. Dekódování zvuku EAC3. Součástí je druhý transportní popruh a USB klíč pro ukládání snímků.


Specifikace:

• Demodulace a analýza DVB-S2/S,DVB-T2/T,DVB-C
• 7palcová obrazovka TFT-LCD s vysokým rozlišením
• Vysoce kvalitní spektrum DSP od 50-2200 MHz s dynamickým rozsahem 50 dB na obrazovce
• Podpora dekódování HEVC(H.265), H.264 a MPEG2, SD a HD
• Vstup s jedním konektorem F Male vybavený plně automatickým útlumem s výkonem kanálu až 120 dBµV v krocích po 5 dB
• Měří výkon kanálu, šumovou rezervu, MER, CBER, VBER, chyby TS, konstelaci
• RF napájení od 5 do 24 V v krocích po 1 V
• Podporuje Diseqc 2.0, SATCR a DCSS
• Speciální režimy spektra (Max Hold, Spektrogram) pro detekci rušení a měření LTE
• Efektivní a uživatelsky přívětivé uživatelské rozhraní
• Plné nahrávání TS na externí jednotku USB
• Standardní výdrž baterie 6 h na jedno nabití
• Podpora automatického nastavení jasu obrazovky
• Podporuje spektrum + dekódování TV a spektrum + informace MPEG současně
• Pohotovostní režim pro okamžité zapnutí
• Navigace pomocí multifunkčního kolečka
• Snímání obrazovky na externí USB disk pomocí vyhrazeného tlačítka
• Podpora SAT, aktualizace TP samostatně přes USB nebo FTP (WiFi)
• Aktualizace firmwaru přes USB nebo FTP (WiFi)
• Kodek EAC3 Dolby DD+
• Obsahuje druhý transportní pás
• USB paměť pro ukládání snímků


Technické specifikace

Displej monitoru:
7palcový TFT

Počet bodů - Pixely:
1024*600

Lithiová baterie:
7,4 V 7800 mAh 57,7 Wh

RF vstup:
F (samec) konektor, 75 ?

Výstup videa / zvuku:
Výstup HDMI

Satelitní pásmo:
0 V, 5 ~ 24 V

22KHZ signál:
volitelný v satelitním pásmu

Diseqc generátor:
Diseqc 1,0/1,1/2,0

Pozemní pásmo:
0 V, 5 ~ 24 V

Doba provozu na baterie:
6 hodin

Proud při vypnutém zařízení:
<2 mA

Dekódování videa:
MPEG1, MPEG-2 MP@ML, H.264, VC1, DV, MPEG-4, H.265 (1080p@60fps), EAC3 Dolby DD + kodek

Dekódování zvuku:
Dekódování MPEG-2 layer I a II (Musiccam), MPEG4 AAC,
Mono, dvoukanálový, stereo, společné stereo

SATELIT

Frekvenční rozsah:
950 ~ 2150 MHz

Podpora měření:
Výkon kanálu, Šumová rezerva, MER, CBER, VBER, Chyby TS, Konstelace

Symbolová rychlost:
1 ~ 55 MS/s

Rozlišení výkonu:
0,1 dB

Přesnost výkonu:
±1,8 dB

Rozsah MER:
>25 dB

Rozsah výkonu:
20 ~ 120 dBµV

Demodulace:
DVB-S/S2 QPSK, 8PSK, 16APSK, 32APSK, ACM / VCM

POZEMNÍ VYSÍLÁNÍ

Frekvenční rozsah:
51 ~ 1000 MHz

Podpora měření:
Výkon kanálu, šumová rezerva, MER, CBER, VBER, chyby TS, konstelace

Symbolová rychlost:
6 MHz, 7 MHz, 8 MHz

Rozlišení výkonu:
0,1 dB

Přesnost výkonu:
±1,8 dB

Rozsah MER:
>35 dB

Rozsah výkonu:
30~120 dBµV

Demodulace:
DVB-T/T2 COFDM

KABEL - DVB-C

Frekvenční rozsah:
51 MHz ~ 1000 MHz

Podpora měření:
Výkon, CBER, VBER, MER, Konstelace

Symbolová rychlost:
6 MS/s

Rozlišení výkonu:
0,1 dB

Přesnost výkonu:
±1,8 dB

Rozsah MER:
>35 dB

Rozsah výkonu:
30~120 dBµV

Demodulace:
DVB-C QAM.J83 Annex C QAM

REŽIM NAVIGACE SPEKTRA (DSP)

Frekvenční rozsah:
Pozemní a kabelové vysílání: 50 ~ 1000 MHz,
Satelit: 900 ~ 2200 MHz

Referenční úroveň:
Pozemní a kabelová: 60 ~ 110 dBµV v krocích po 5 dB,
Satelit: 60 ~ 110 dBµV v krocích po 5 dB

Přesnost:
±1,8 dB

Rozpětí:
Pozemní a kabelové vysílání: 10, 20, 50, 100, 200, 500, 950 MHz,
Satelit: 10, 20, 50, 100, 200, 500, 1200 MHz

RBW:
Pozemní a kabelové vysílání: KHz: 36, 72, 145, 291, 583, 1166 KHz,
Satelit: 100 KHz, 200 KHz, 500 KHz, 1 MHz, 2 MHz, 5 MHz

FFT/velikost vzorku:
1024 bodů

Rozměry:
269 x 187 x 62,5 mm

Hmotnost:
1,65 kg
